Обзор онлайн кассы Штрих On Line

Настройка ККТ Штрих on-line для передачи фискальных данных через USB

С внесением нового законодательства по онлайн-кассам фискальные регистраторы и кассовые аппараты обязаны передавать фискальные данные в ОФД через сеть Интернет. В большинстве случаев сделать это можно посредством порта Ethernet, беспроводной связи Wi-Fi или мобильной сети GSM.

Настройка ККТ изготовления Штрих-М для транспортировки фискальных данных с помощью USB

C внесением нового законодательства по On-line кассам фискальные регистраторы и кассовые аппараты обязаны передавать фискальные данные в ОФД через сеть Интернет. В большинстве случаев сделать это можно посредством порта Ethernet или беспроводной связи Wi-Fi или мобильной сети GSM.

Через USB-порт кассовый аппарат подключается посредством программного обеспечения от фирмы-производителя «АТОЛ». Чтобы рационально и правильно выполнить работу, вы должны иметь драйвер RNDIS и драйвер VCOM.

Регулирование при определении ККТ на VCOM

Когда ваш регистратор Штрих on-line подключится к персональному компьютеру с помощью USB-кабеля, вы увидите контрольно-кассовую машину, которая определится в операционной системе как неизвестное устройство VCOM.

В такой ситуации категорически необходимо прекратить поиск драйверов в «Центре обновления Windows 10» и попытаться установить эти драйвера вручную.

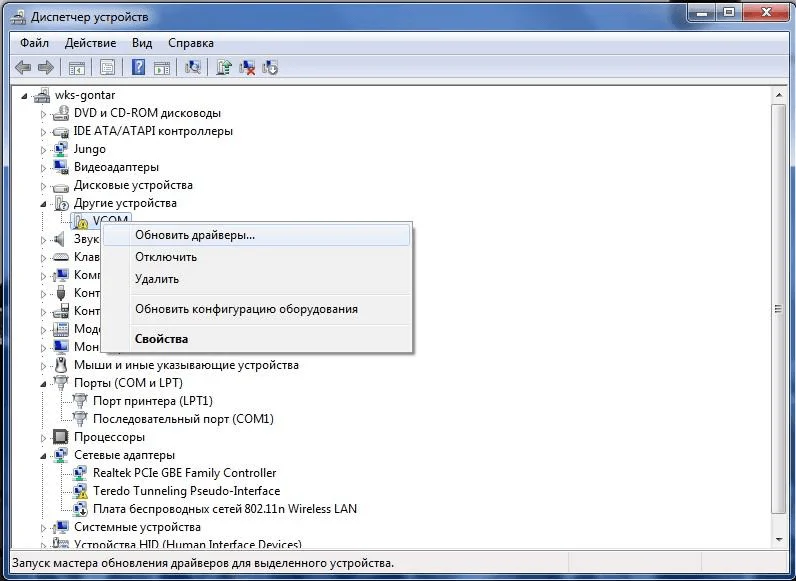

• Первым делом надо открыть «Диспетчер устройств», нажать «Другие устройства», выбрать «VCOM», нажать на него правой кнопкой мыши и «Обновить драйверы…».

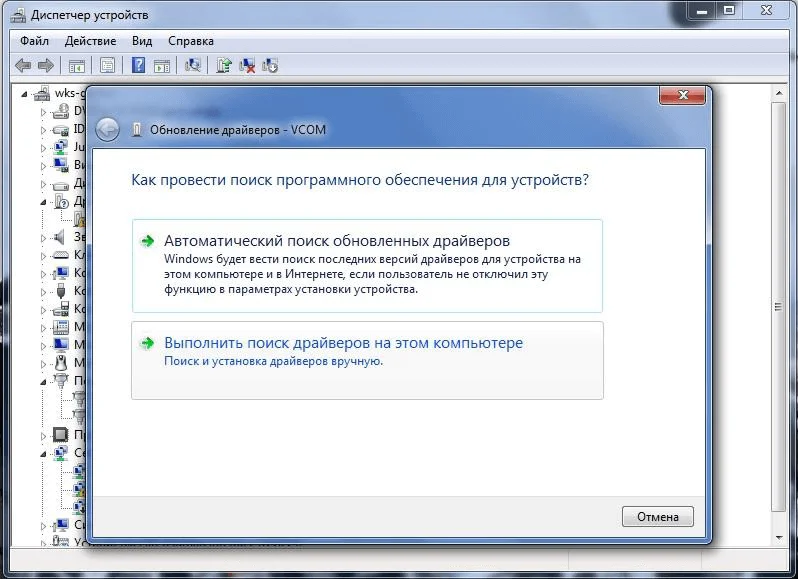

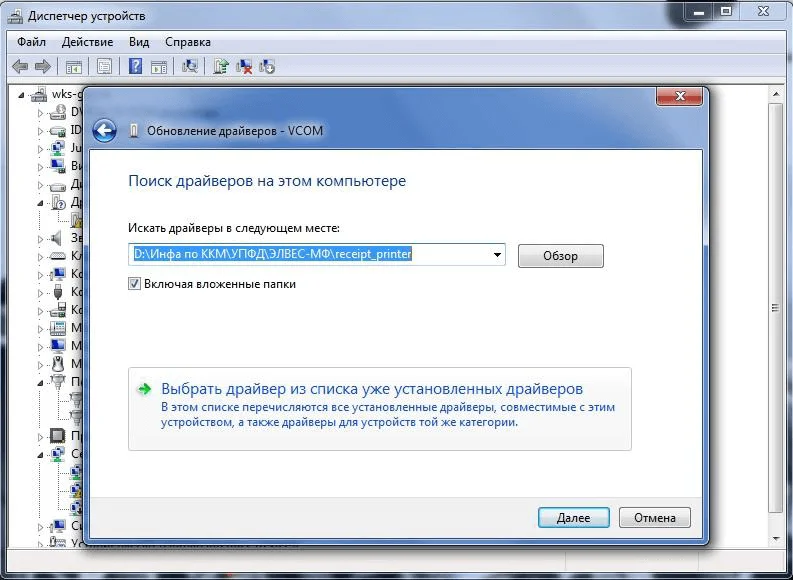

• Перед вами появится новое окно. Нажмите «Выполнить поиск драйверов на этом компьютере. Поиск и установка драйверов вручную».

• Теперь выберите драйвер из списка уже установленных драйверов.

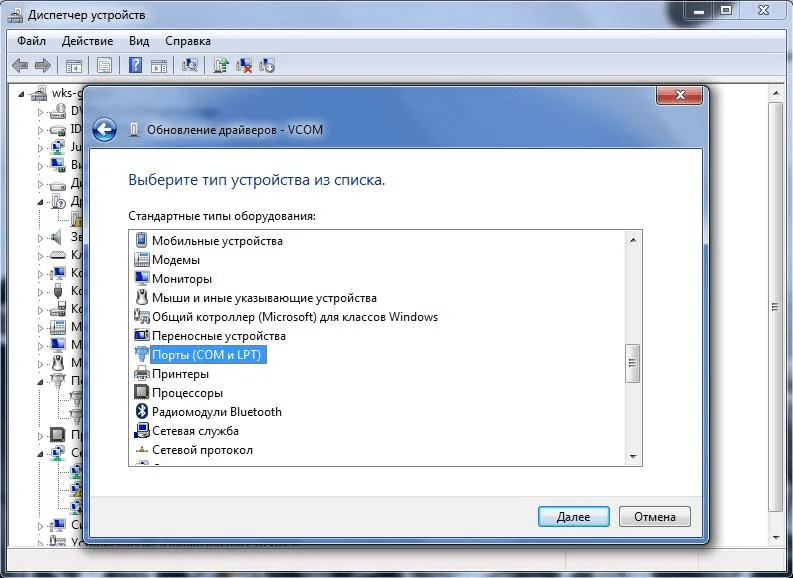

• Вы должны выбрать «Порты» (СОМ и LPT), затем нажать кнопку «Далее».

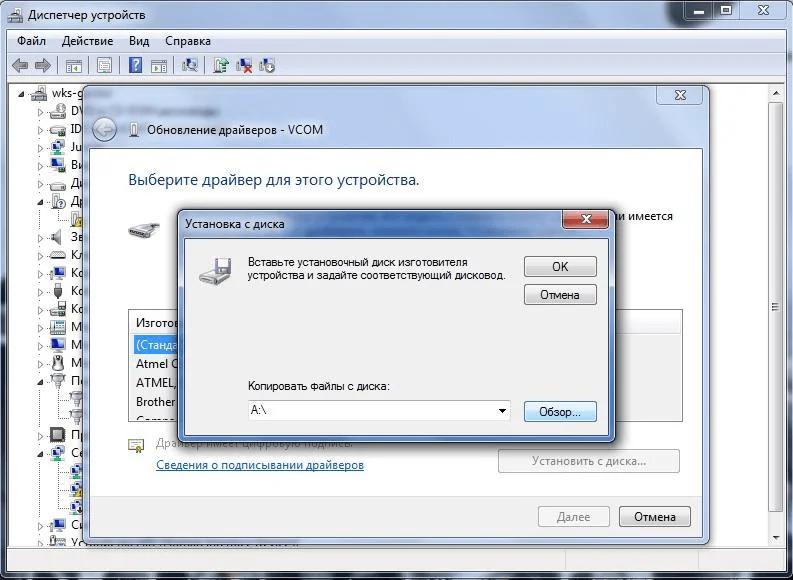

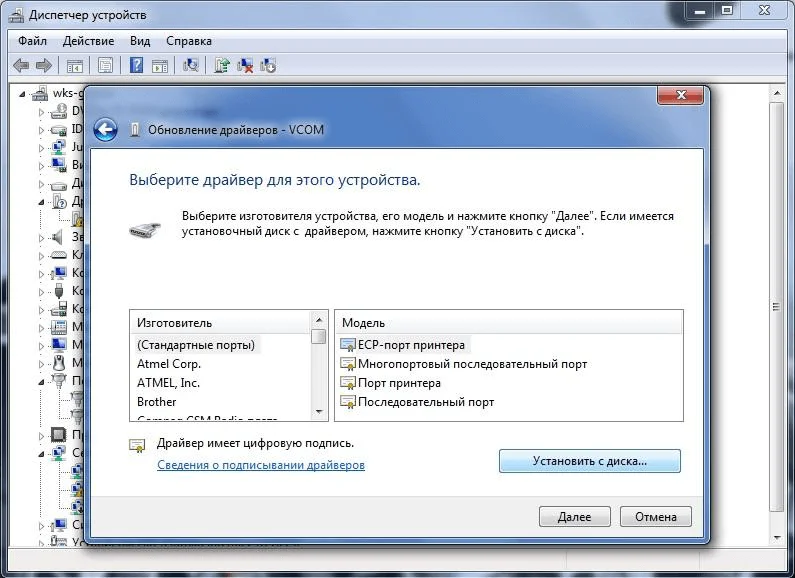

• Еще одно очередное окно, где вы нажимаете кнопку «Установить с диска...».

• Кликаете на кнопку «Обзор…».

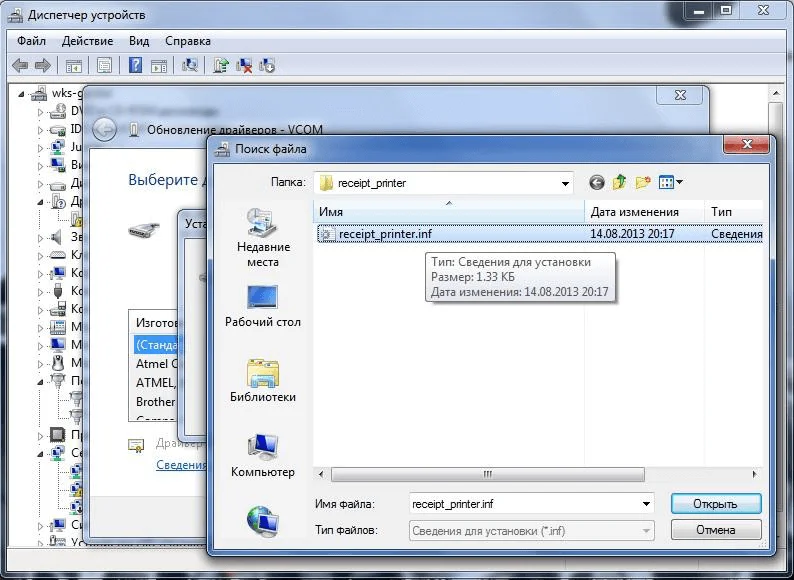

• Найдите в списке «receipt_printer.inf» (так называется файл драйвера) и откройте его.

• Появится очередной список, выберите нужный вам драйвер и двигайтесь «Далее».

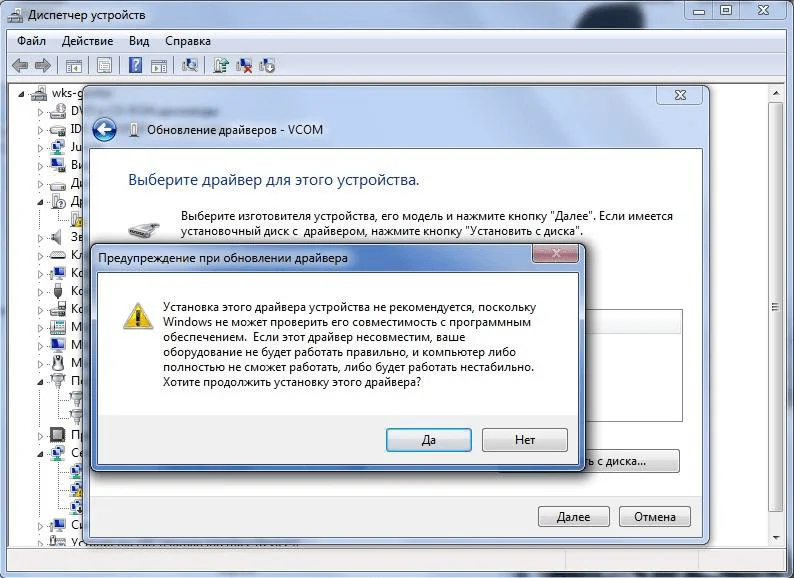

• Должно возникнуть предупреждающее окно, поскольку у драйвера не существует цифровой подписи. Чтобы продолжить, соглашаетесь с этим окном и нажимаете «Да».

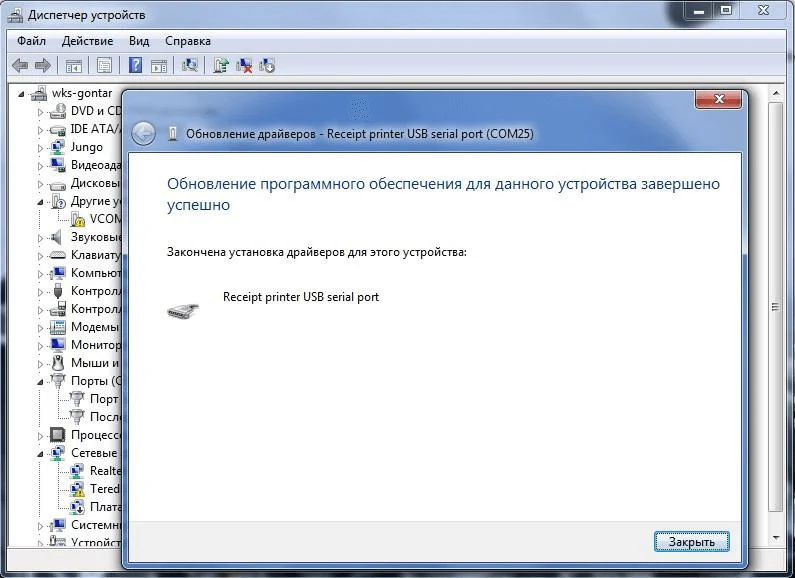

• Начнется установка драйвера, которая не отнимет у вас много времени. Дожидаетесь успешной установки и закрываете окно.

По ходу работы благодаря этой установке в «Диспетчере устройств» обязательно появится новый СОМ-порт.

Предупреждение!

В операционной системе Windows вероятно переназначение номеров СОМ-портов (как виртуальных, так и физических) при выполнении особенных действий хозяина или администратора персонального компьютера, а конкретнее:

• исчезновение драйвера Штрих-М;
• обновление или переустановка драйвер Штрих-М;
• обновление или восстановление прошивки регистратора Штрих on-line;
• пополнение других СОМ-устройств. К примеру, принтер;
• исключение СОМ-устройств с помощью диспетчера устройств;
• подсоединение контрольно-кассовой машины Штрих-М к иному физическому USB-порту.

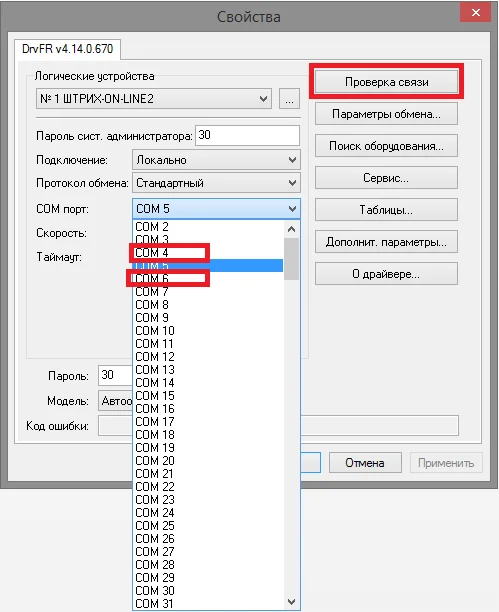

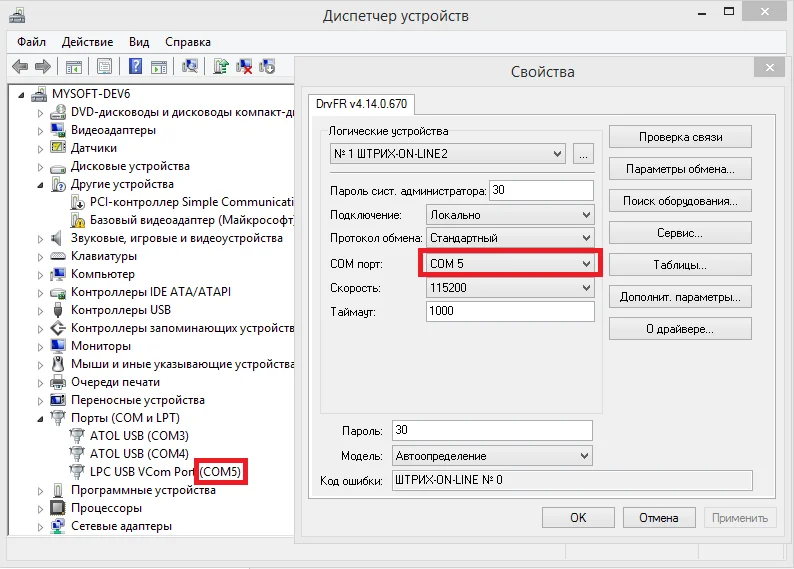

Причем в данном случае регистратор Штрих on-line имеет вероятность отображаться недоступным в программе. Чтобы проверить сопоставление регистратора определенному СОМ-порту, следует сопоставить порт в диспетчере устройств с портом подключенного регистратора в драйвере Штрих-М.

После этой операции крайне необходимо проверить ближайшие друг к другу СОМ-порты на предмет обнаружения регистратора Штрих on-line с одинаковым серийным номером.

Зачастую такие порты имеют номера меньшие или большие, выбранные на 1–5 единиц. К примеру, если в диспетчере устройств отображается порт с названием СОМ5, может быть польза от проверки портом с номерами СОМ1-СОМ4 и СОМ6-СОМ10 в драйвере ККМ.

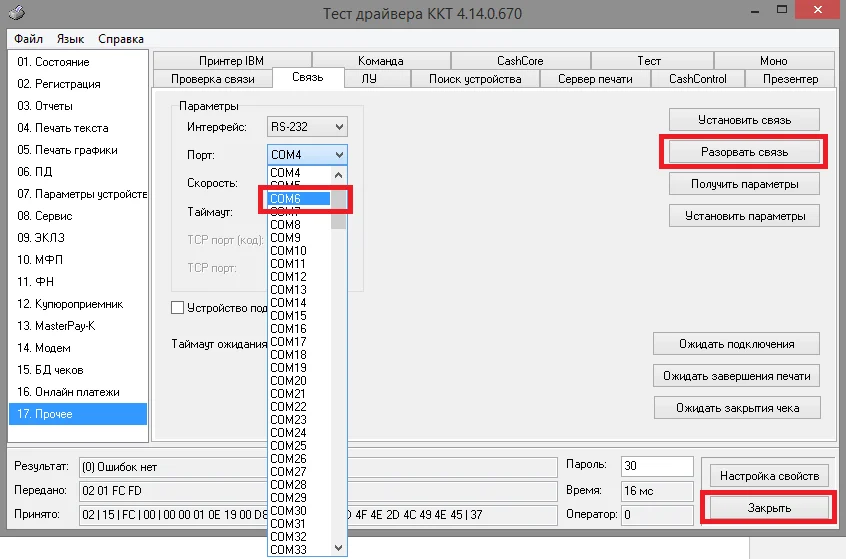

Если вы все-таки обнаружили этот «ненужный» регистратор, вы должны разорвать с ним связь с помощью драйвера. Напишите где-нибудь или запомните номер порта этого «ненужного» регистратора, пройдите во вкладку «17. Прочее».

Затем найдите номер порта в списке и «Разорвите связь», а затем закройте. После этих махинаций перезапустите программу и проверьте верное нахождение регистратора Дримкас.

Регулировка при подключении ККТ через RNDIS

Если вы собрались работать по протоколу RNDIS, Штрих-Онлайн ККТ обязательно должен обладать прошивкой С.1, дата сборки 14.02.2017 год, сборка под номером 35433. Более ранняя прошивка не даст вам даже надежду на настройку контрольно-кассовой машины (помимо того, что система даст сбой, так еще придется делать сброс до заводских настроек, не говоря уже, сколько сил и нервов вы потратите в пустую).

С установкой драйвера может справиться даже неопытный пользователь. Последовательность шагов проста: скачать архив, распаковать и запустить установщик. Процесс займет не больше 2—5 минут. В открывшемся окне предоставлены четкие инструкции, по которым легко разобраться в процессе установки программы.

Настройка и подключение ККТ к ПК

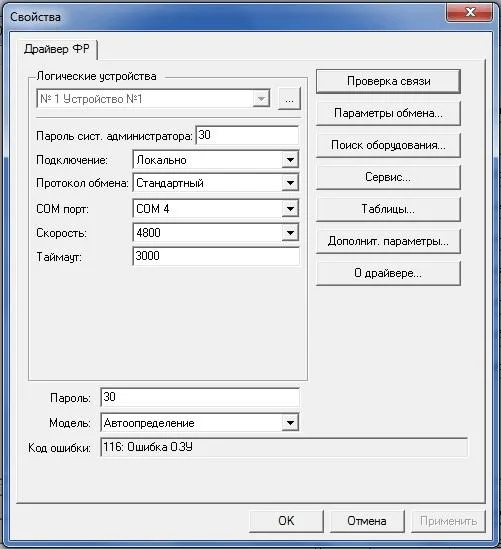

Онлайн-касса Штрих On-Line подключается к устройству через USB. Устанавливается Тест драйвер ФР. После окончания выгрузки данных драйвер запускается.

Процесс запуска

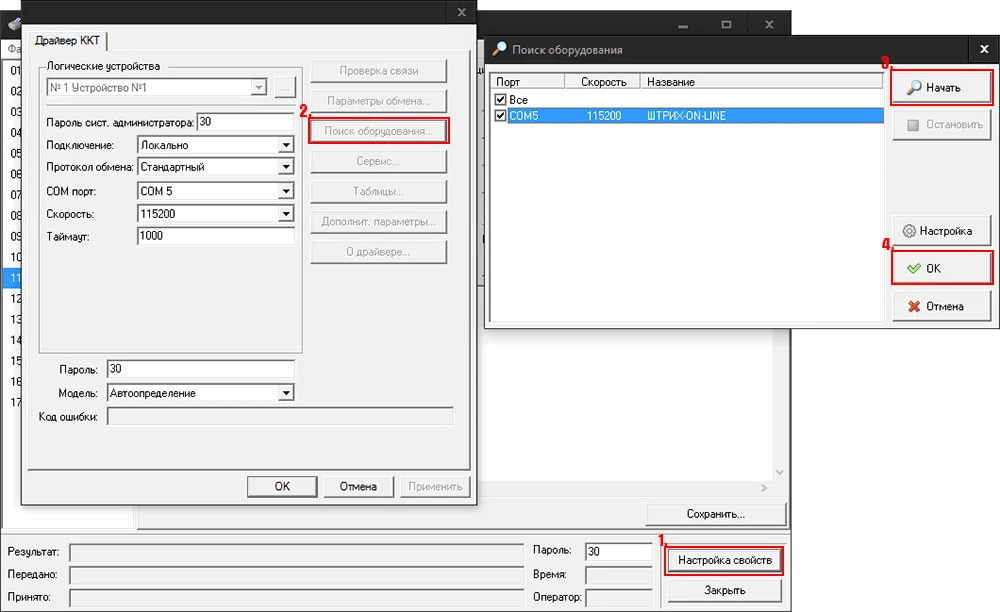

«Настройка свойств» → «Поиск оборудования» → «Начать» → по окончании процесса поиска оборудования — «ОК».

Внимание!

Если в процессе поиска оборудование было не обнаружено, проверьте соединение ККТ с ПК.

При удачной проверке соединения необходимо провести сетевые настройки. Для этого потребуются следующие действия.

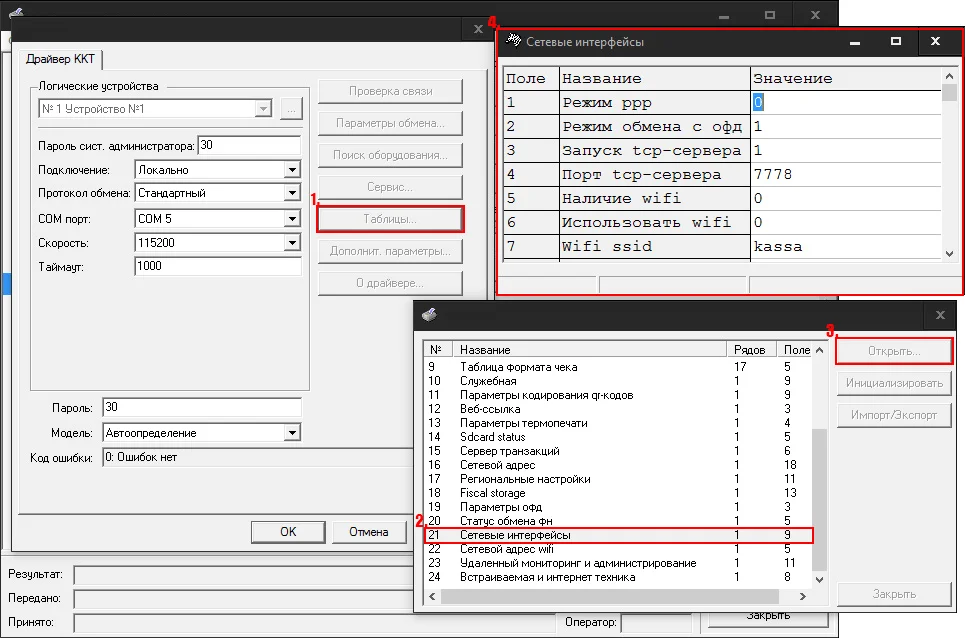

• В разделе «Настройки свойств» носителя в правой панели выбрать кнопку «Таблицы».
• Во всплывшем окне появится перечень пунктов, вам необходим пункт 21.
• После выбора пункта нажать «Открыть».
• В окне «Сетевые интерфейсы» возможна редактура параметров сети.

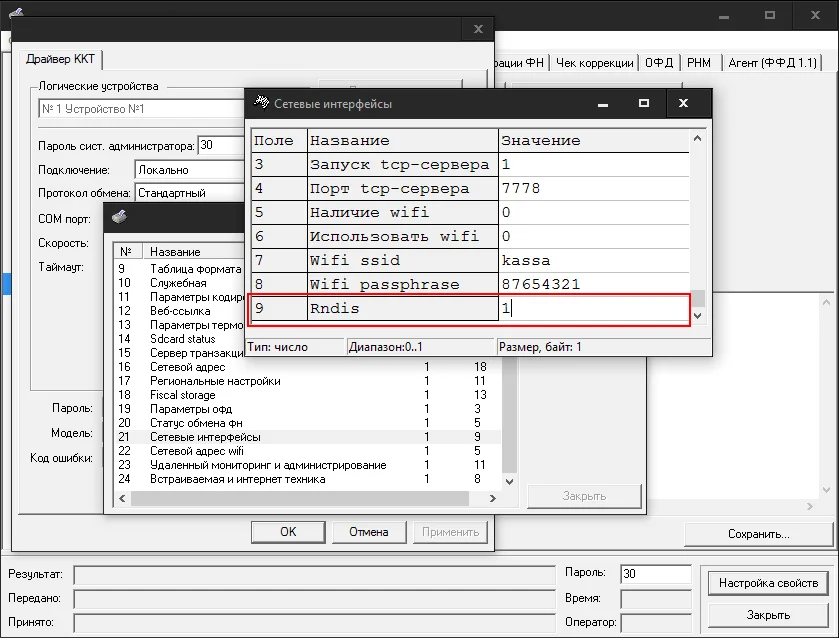

Чтобы начать работу в окне, необходимо перейти к пункту № 9. В нем указано значение Rndis - 0. Значение 0 необходимо заменить на 1. Нажав Enter, вы активируете возможность передачи фискальных данных посредством USB на ККТ.

Перед началом работы с устройством проверьте в сопроводительной документации пункт «Наличие Wi-Fi». Если ваше оборудование имеет подобную опцию, измените значения в пунктах настройки 5-8. Таким образом вы наладите параметры беспроводной сети. В значениях необходимо 0 заменить на 1. При наличии беспроводного соединения дальнейшая настройка не понадобится.

Подключение соединения с сетью

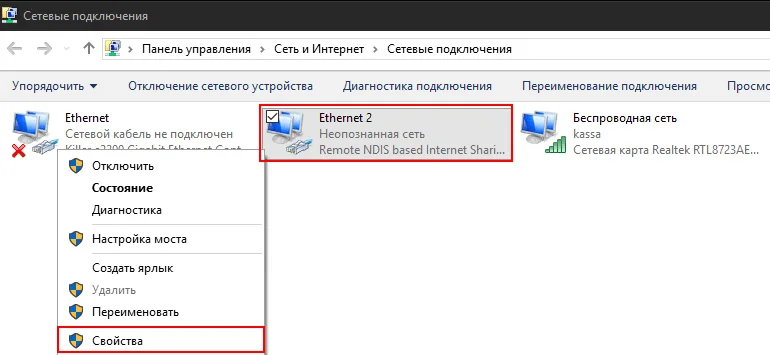

При правильно проведенном первичном подключении в пункте «Сетевые подключения» Windows отображается подключение сетей RNDIS. Параметр высвечивается, если ККМ Штрих-М через USB подсоединена к ПК.

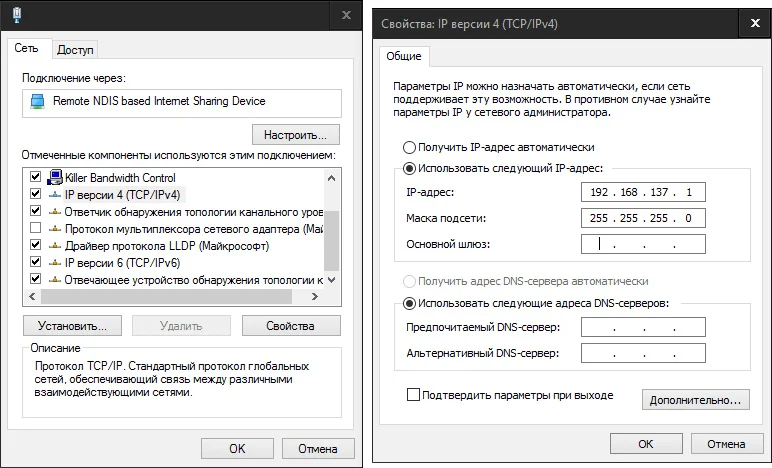

Дальнейшая наладка проходит в пункте «Свойства» IP версии 4. На следующих стадиях необходимо подключить маску подсети и адрес, к которому будет обращаться ПО ККТ при подключении. Для этого необходимо зайти в пункт «Сеть» и в отмеченных компонентах подключения выбрать «IP версия 4». Затем нажать «Свойства» и перейти во вкладку «Общие».

В открывшемся окне выставляем значения:

• IP-адрес — например 192.168.137.111;
• маска подсети — 255.255.255.0.

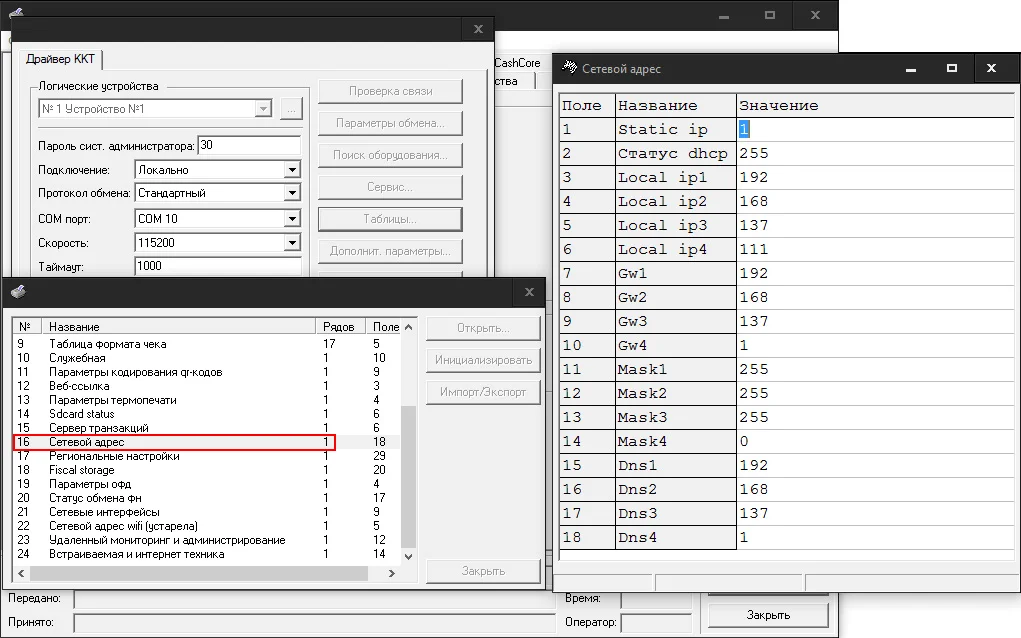

Для завершения настройки в драйвере ККТ проводятся настройки в зависимости от типа адреса вашей сети. В пункте «Сетевой адрес» в зависимости от типа адреса сети проставляются значения: для статического адреса в графе Static ip выставляется значение 1, для динамического — значение 0. По окончании процедуры нужно сохранить введенные данные.

Предполагаемые проблемы подключения

При работе Штрих-М возможны сбои при передаче данных с USB на ПК. Встречаются сбои синхронизации и взаимодействия 1С с сетевым устройством ККТ. Чтобы устройство работало без сбоев, требуется соблюсти технические требования:

• дата сборки не позднее 02.2017;
• сборка 35433;
• прошивка не ниже С.1.

По официальным заявлениям разработчиков, при несоблюдении выдвигаемых условий они не могут гарантировать настройку и бесперебойную работу Штрих-М.

Установка драйвера ККМ Штрих-М

Чтобы настроить ККТ Штрих-М на свой компьютер, необходимо установить самый последний драйвер, который носит название «Тест драйвера ФР».

Самый наипростейший процесс из тех, что описаны в этой статье, — установка драйвера. Надо всего лишь скачать архив, распаковать его и запустить установщик, после чего четко следовать инструкциям, появляющимся в окне.

Перед началом прошивки необходимо провести простые манипуляции:

• Если у вас открыта смена, то необходимо её закрыть.
• Чтобы не потерять никаких важных данных, сохраните таблицы, т. к. нам потребуется технологическое обнуление аппарата.
• Найти интерфейсный кабель СОМ (он находится в комплекте ККТ с завода-производителя) и соединить его с переходником USB-COM (если у вас нет СОМ-порта, если есть — то напрямую с портом).
• Обновляем драйвер Штрих-М до актуальной версии (последний релиз).
• Начинаем непосредственное обновление, следуем инструкции, которая находится ниже.

Обновляем прошивку процессора системной платы (NXP LPC1778) через протокол XMODEM

Для начала процесса обновления прошивки нам потребуется следующее ПО и оборудование:

• Непосредственно сам файл актуальной прошивки.
• Интерфейсный кабель СОМ (о котором мы уже говорили).
• Переходник USB-COM и драйверы к нему (опять же, если нет СОМ-порта).
• Любое программное обеспечение терминалов, поддерживающее передачу файлов по протоколу XMODEM (HyperTerminal или TeraTerm подойдут, их довольно легко можно найти в Интернете).

Модели кассовых терминалов, которые имеют возможность обновления через протокол XMODEM.

Новые ККТ:

• Штрих–On-line.
• Штрих–М–01Ф.
• Штрих–ЛАЙТ–01Ф.

Модернизированные ККТ:

• Ритейл–01Ф.
• Штрих–МИНИ– 02Ф.

Итак, когда всё оборудование и программное обеспечение готовы, но перейти к процессу обновления сразу не получится.

Некоторые моменты установки драйвера под Win 10

Наиболее простым решением будет снести старый драйвер (при наличии такового). Делается это посредством диспетчера устройств и установку/удаление программ. Скачать и установить драйвер последней версии с полной установкой всех имеющихся компонентов.

Для старых версий драйверов (до 8.14 включительно)! Под операционные системы Windows Vista и выше можно сделать это посредством командной строки.

• Выбираем путь C:\Windows\system32.
• Необходимо найти файл cmd и запустить его от имени администратора (правой кнопкой мыши, контекстное меню).
• В командной строке прописываем команду: bcdedit.exe -set loadoptions DDISABLE_INTEGRITY_CHECKS и exe -set TESTSIGNING ON или bcdedit.exe /set nointegritychecks ON.
• Enter.

Перезагружаем компьютер. В правом нижнем углу монитора прописывается версия операционной системы с пометкой «тестовый режим» — все сделано верно.

Описание процедуры обновления прошивки

Для этого необходимо провести ряд подготовительных действий:

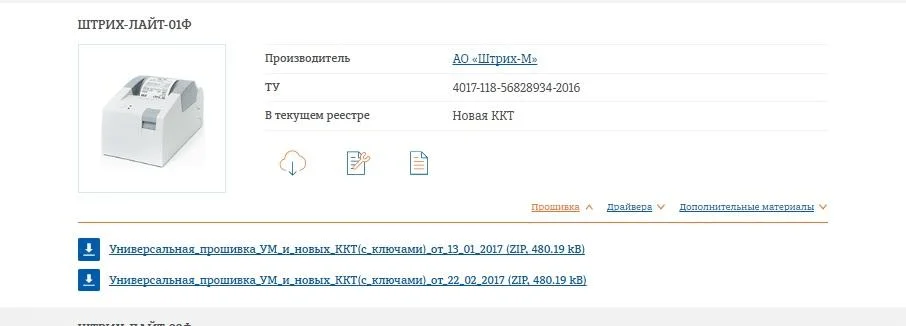

• в «Личном кабинете» выбираем модель вашего ККТ;
• находим раздел с названием «Прошивка», скачиваем оттуда файл последней прошивки;
• распаковываем архив;
• скачиваем из Интернета ПО, поддерживающее передачу файлов по протоколу XMODEM, которые мы уже упоминали (TeraTerm или HyperTerminal).

Далее в несколько шагов подключаем ваш ККТ к компьютеру через СОМ-кабель.

Подключаем к терминалу блок питания.

Отключаем питание ККТ.

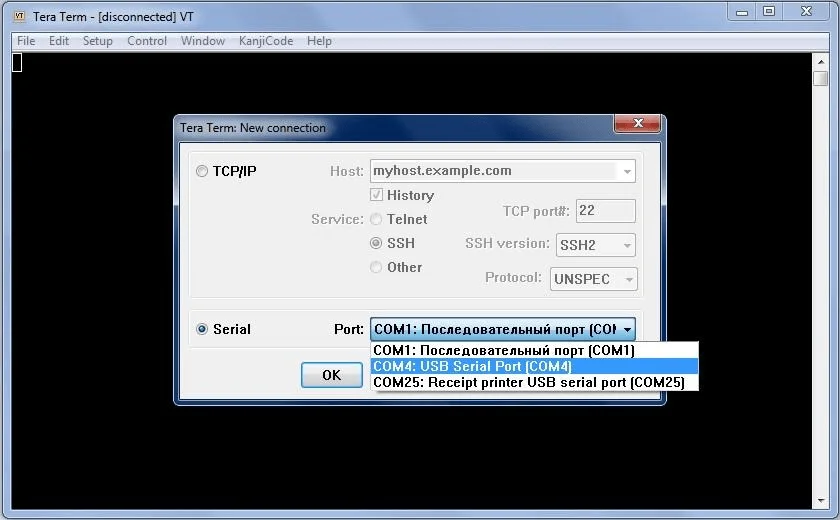

Запустить терминальное программное обеспечение (из того же списка: TeraTerm, HyperTerminal). Находим в списке COM–порт, к которому подключена ККТ, выбираем его.

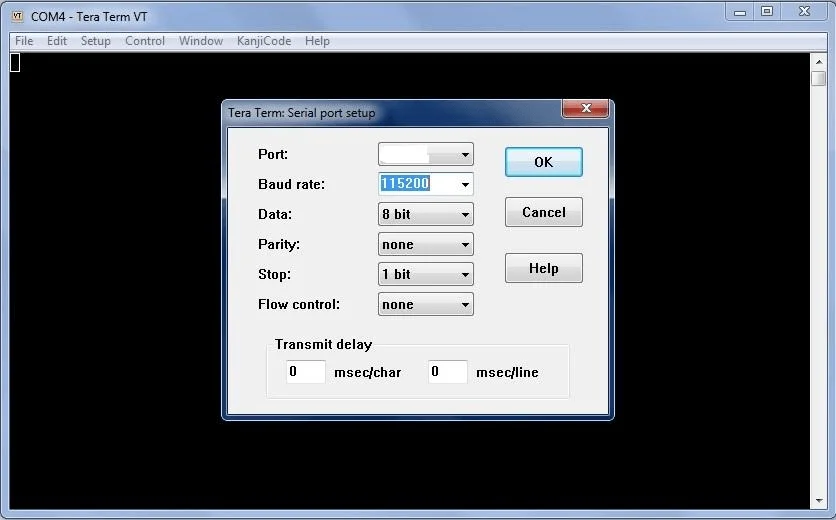

• Проходим по пути: «Setup» \ «Serial port…».

• Настраиваем порт (за исключение номера), как показано на фото.

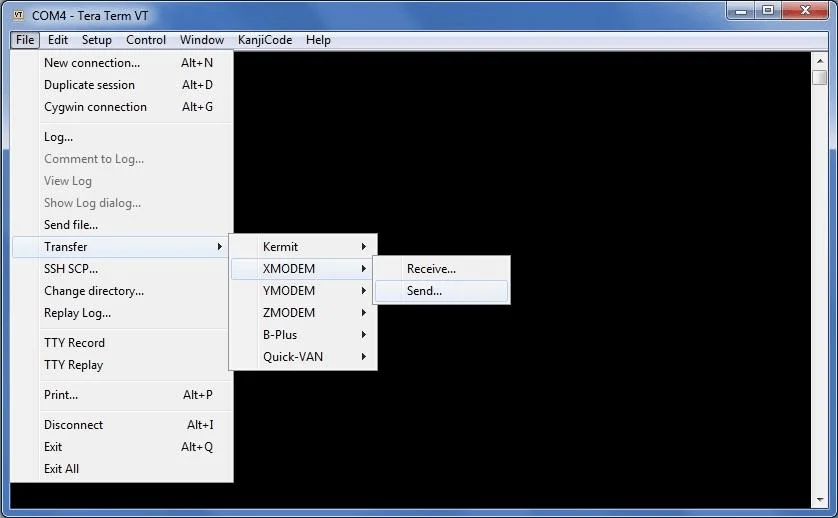

• Далее перекидываем с компьютера на ККТ файл прошивки.

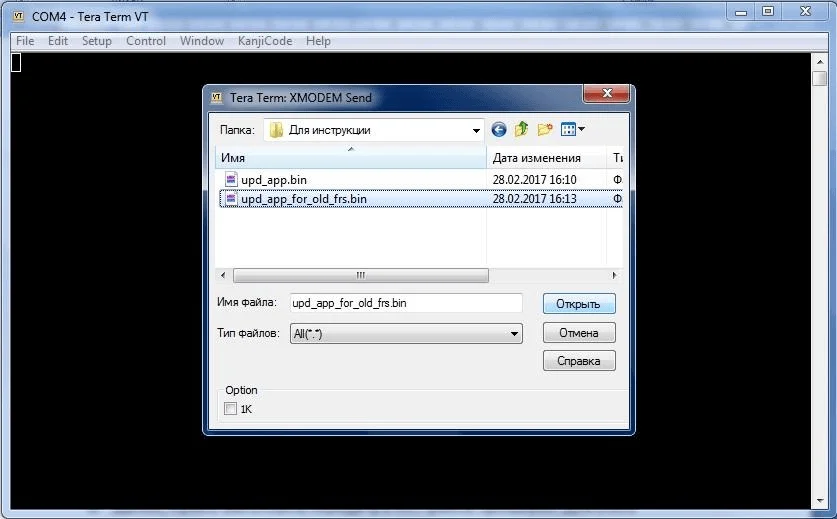

• Находим этот файл, выбираем.

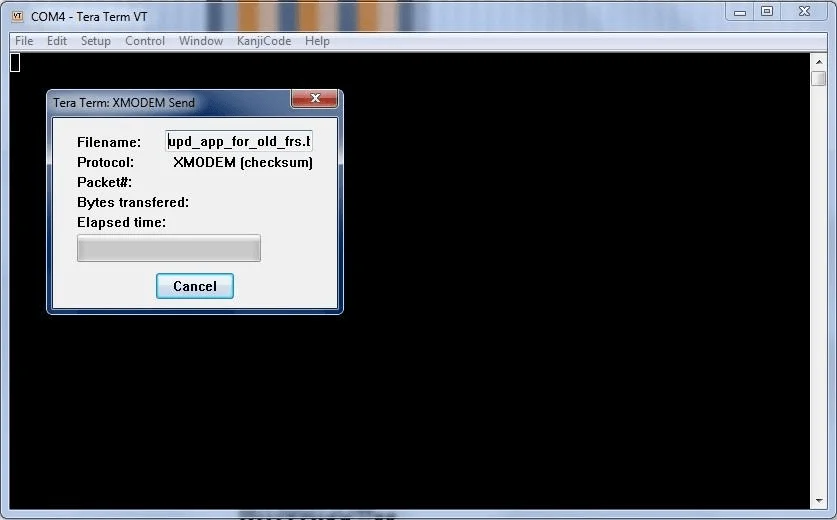

• Теперь у нас открывается окно, которое выглядит примерно так.

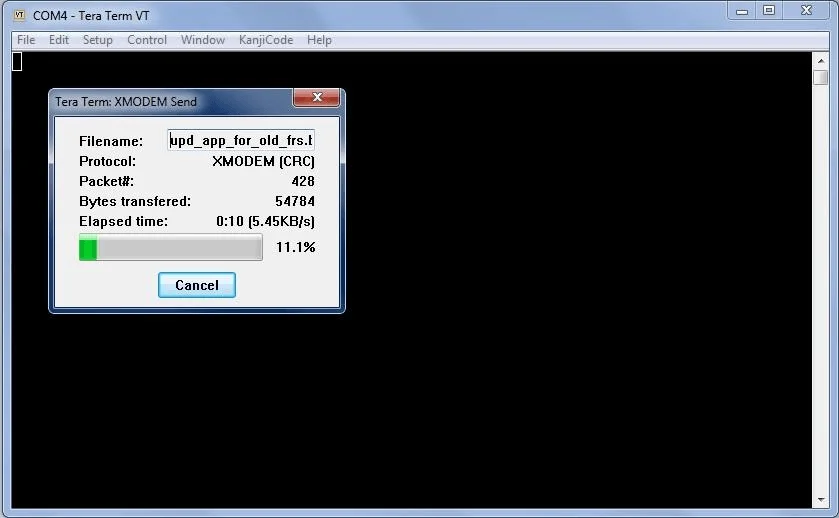

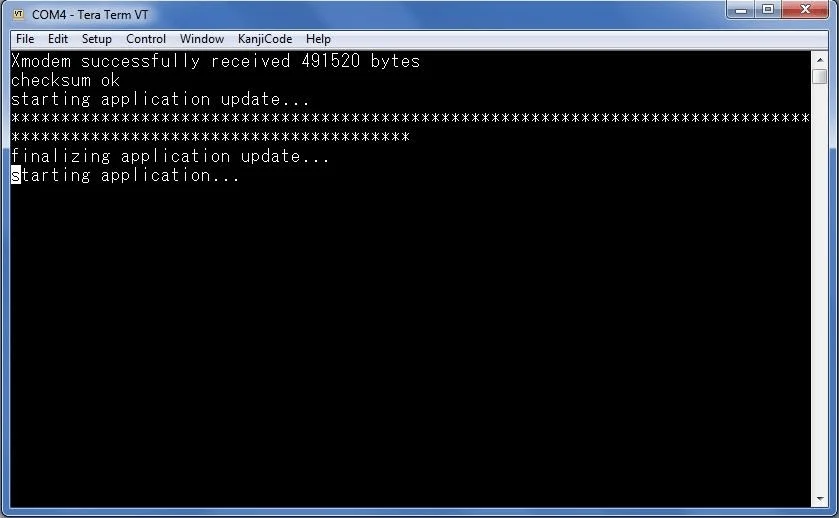

• Подключаем питание терминала. После подключения питания должна начаться передача файла прошивки;

• По окончании передачи начинается процесс установки нашей прошивки: Если на корпусе ККТ замигает индикатор ошибки — не пугайтесь, это означает, что всё идёт правильно.

• После завершения установки прошивки ваша КТТ перезапустится, при этом индикатор ошибки будет продолжать мигать. Важно заметить, что терминальное ПО само по себе не закроется, вам нужно будет закрыть его самостоятельно.
• Чтобы закончить процесс обновления прошивки, вам необходимо запустить программу «Тест драйвера ФР» (естественно, её актуальную версию) и выполнить поиск оборудования: Настройка свойств — Оборудование. Здесь на скорости 4800 находим наш кассовый аппарат, при проверке связи он покажет ошибку 116 или «Ошибка ОЗУ».

• Вот здесь нам и понадобится тех. обнуление, о котором мы говорили в самом начале, проводим обнуление, устанавливаем текущие дату и время. Правильно и быстро это делается так (по шагам):
  1. Сервис — выбираем 01 — тех. обнуление. После обнуления индикатор на терминале перестаёт мигать;
  2. чтобы установить точную дату и время, необходимо синхронизировать время ККТ и время компьютера: нажимаем 03 — установить дату и время;
  3. перезагружаем аппарат, восстанавливаем таблицы, которые были сохранены заранее.
• Последний штрих — делаем длинный запрос и проверяем, всё ли у нас работает.
